壓簧式固定熱電偶

發布時間：2025-07-17 ??? 瀏覽次數：

WRNT-01、WRET-01型壓簧式固定熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。壓簧式固定熱電偶與顯示儀表等配套使用，可直接測量0~400℃范圍內的溫度。壓簧式固定熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠出機、輕紡、食品等工業。

壓簧式固定熱電偶結構原理：
壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯接方法均與一般熱電偶相同。
WRNT-01、WRET-01型壓簧式固定熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
壓簧式固定熱電偶安裝方法：

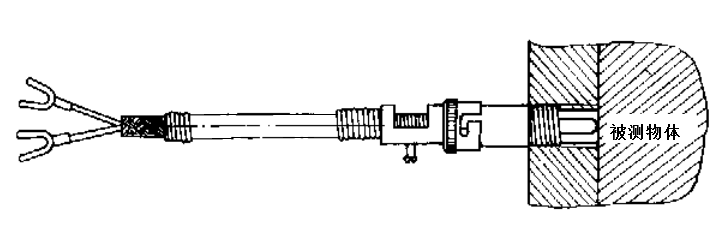

WRNT－01、WRET-01型壓簧式固定熱電偶的安裝方法如下圖所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。

壓簧式固定熱電偶型號規格：

型號	分度號		測溫范圍℃	熱響應時間t0.5s	保護管材料
WRET-01	E（EA-2）*		0-400	<5	不銹鋼1Cr18Ni9Ti
WRNT-01	K（EU-2）*		0-400	<5	不銹鋼1Cr18Ni9Ti
規格					連接螺栓常規：M121.5mm 特殊：M121.75mm
引線總長 L（mm）		保護管 l（mm）
1000 1500 2000 2500 3000 3500 4000		30 30 30 30 30 30 30			保護管長度35或70mm
1000 1500 2000 2500 3000 3500 4000		60 60 60 60 60 60 60

注:訂貨須寫明:1)產品名稱及型號
2)總和置深
3)引線長度
4）分度號打“*”表示特殊規格訂貨
