差壓變送器輸出不穩定問題解決方法

差壓變送器是測量變送器高低壓端壓力之差的變送器。測量介質正負兩端的壓力差，并將壓力差轉化成可以反應壓力差的標準電流信號（4~20mA）。現介紹差壓變送器的工作原理，對差壓變送器實際應用中導致除氧器液位調節器指示波動的故障逬行分析處理，消除了故障癥結。
差壓變送器工作原理：

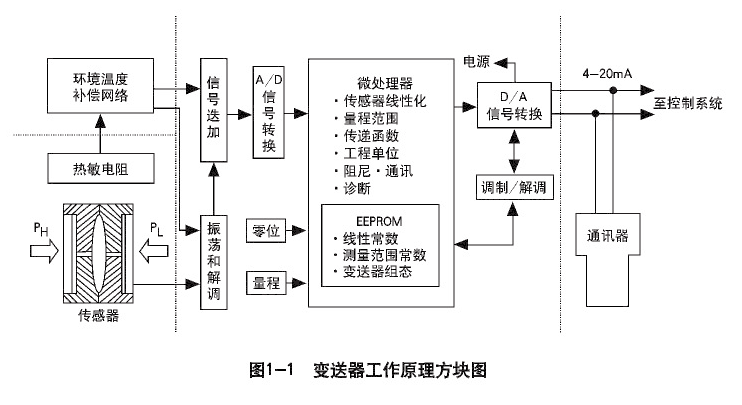

　差壓變送器主要用于測量介質的差壓、壓力、液位與密度，然后將其轉換成模擬信號輸出。差壓變送器由膜盒組件和智能轉換部件組成。其原理如下圖所示。
　智能轉換部件的功能是將傳感器的信號經微處理器處理后，由D/A轉換器轉換成對應于測量信號的4~20mA模擬信號，此信號疊加在4~20mA模擬信號上，并和模擬信號一起傳送出去。由于數字信號是以正弦波的形式出現的，數字的不同只是頻率的差異，所以數字信號的平均值對4~20mA模擬信號不起影響。轉換部件中的存儲器是存放變送器輸入輸出關系及在組態過程中的各種信息，所以在實際應用中，差壓變送器的是對節流裝置的推力或在節流件前后形成的差壓，根據流體流量與節流件前后差壓平方根成正比，最終將差壓信號開方運算后得到流量信號。
通過以上工作原理介紹，我們在差壓變送器日常使用中可能會出現差壓值輸出信號不穩定現象，這個有可能產生的原因與處理方法介紹如下：
可能的原因和解決的方法
1)接線回路

1. 檢查變送器是否有間歇性的短路，開路和多點接地的現象
2. 檢查加到變送器的電壓是否合適

2)被測液體波動(調整電路的阻尼作用)
3)導壓管
檢查充液導壓管內有無氣體和氣體導壓管內有無液體
4)變送器的電氣連接
a.檢查變送器回路是否有間歇性的短路或開路現象
b.保證接插件接觸處清潔和檢查傳感器組件連接地情況
5)變送器的電路故障
a.用HART通訊器進入“Self Test”模式以判明電子部件的失效
b.更換有故障的電子部件
